Мембранний розширювальний бак котлів Protherm
| Лев 30 KKZ 10 | Ведмідь 20 KLZ 14 | Ведмідь 20 KLZ 16 | Ведмідь 30 KLZ 14 | Ведмідь 30 KLZ 16 | Ведмідь 40 KLZ 14 | Ведмідь 40 KLZ 16 |
| Ведмідь 20 KLZ 13 | Ведмідь 20 KLZ 15 | Ведмідь 30 KLZ 13 | Ведмідь 30 KLZ 15 | Ведмідь 40 KLZ 13 | Ведмідь 40 KLZ 15 | Ведмідь 50 KLZ 16 |
Розширювальний бак 10 л для котлів Ferroli
| Fereasy C32 | Divatop С32 | Divatop F37 | Econcept 15A |
| Fereasy F32 | Easytech F32 | FerDigit C32 | Econcept 25A |
| Divatop F32 | Easytech C32 | FerDigit F32 | Econcept 25С |
| Domiproject C32 | Domitech F32 | Divatop HС32 | Econcept 35А |
| Domiproject F32 | Domitech C32 | Divatop HF32 | New Elite C24 |
| Domicompact C30 (old) | Tantaqua N F | Domina C30 Е | New Elite C30 |
| Domicompact F30 (old) | Econcept tech 35С | Domina F30 Е | New Elite F24 |
| Domicompact C30D (old) | Ferella Zip C30 new | Domitop HC 30 Е | New Elite F30 |
| Domicompact F30D (old) | Ferella Zip F30 new | Domitop C30 Е old | Domitop HF 30 Е |
| Domicompact С30 new | Domicompact С30D new | Domitop C30 Е new | Econcept tech 35А |
| Domicompact F30 new | Domicompact F30D new | Domitop F30 Е new | Domicompact F30 B |
Мембранний розширювальний бак об’ємом 10 літрів є важливим компонентом системи опалення та використовується у котлах Ferroli і Protherm. Він встановлюється як у традиційних настінних моделях потужністю 30–32 кВт, так і у підлогових та конденсаційних котлах.
Для котлів Ferroli даний бак відповідає артикульним номерам 36802740 та 39809690 і застосовується у відповідних модельних лінійках із різьбовим підключенням.
Призначення та принцип роботи
Розширювальний бак закритого типу призначений для компенсації теплового розширення теплоносія в системі опалення. Під час нагрівання рідина збільшується в об’ємі, і бак приймає надлишок, запобігаючи критичному підвищенню тиску.

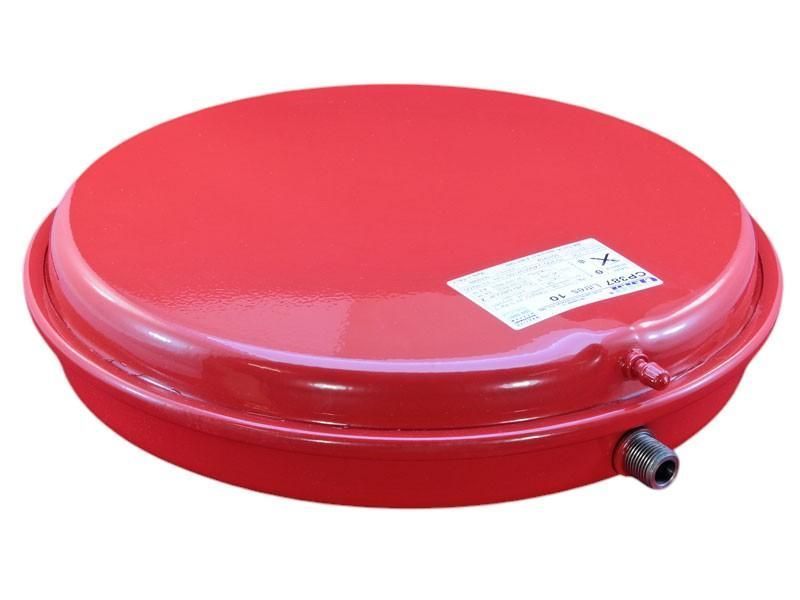

Конструктивно бак являє собою металевий резервуар круглої форми з вбудованою герметичною мембраною з термостійкої гуми, яка розділяє водяну та повітряну камери.
Сфера застосування
Бак об’ємом 10 літрів ефективно працює у системах опалення з об’ємом теплоносія до 180 літрів. Якщо система має більший об’єм, рекомендується встановлення додаткового розширювального бака аналогічного типу для стабілізації тиску.
Він використовується:
• у котлах Ferroli різних типів
• у підлогових чавунних котлах серії «Ведмідь» (KLZ) від Protherm
• у конденсаційних моделях
Робочі параметри та контроль тиску
Для стабільної роботи системи необхідно дотримуватись таких параметрів:
▸ нормальний робочий тиск: 1–2 бар
▸ початковий тиск повітря в баку: 1 бар
▸максимальний допустимий тиск: 3 бар
У разі зниження тиску:
▸ потрібно перевірити систему на наявність повітря
▸ усунути можливі протікання
Часті коливання тиску або спрацювання запобіжного клапана можуть свідчити про несправність розширювального бака.
Конструктивні особливості

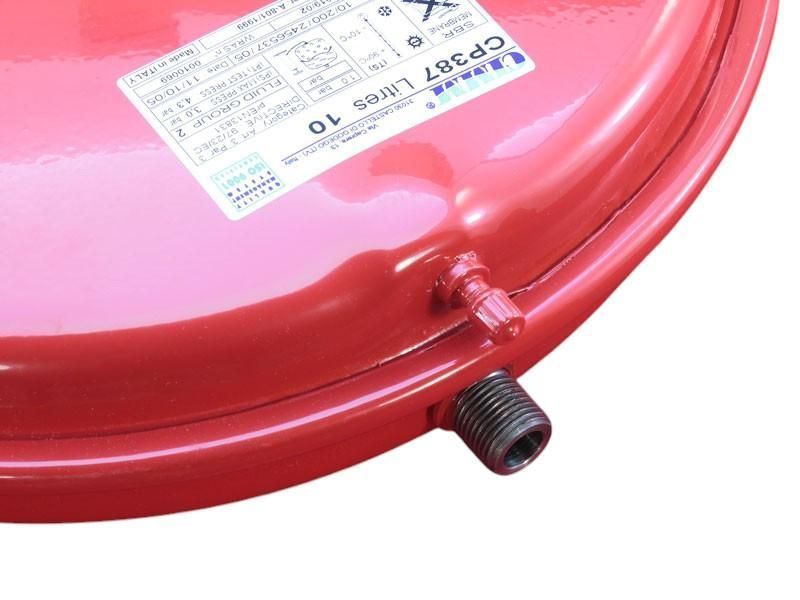

Бак оснащений штуцером підключення та ніпелем для підкачування повітря, які розташовані в нижній частині корпусу. Це забезпечує зручність монтажу та технічного обслуговування.

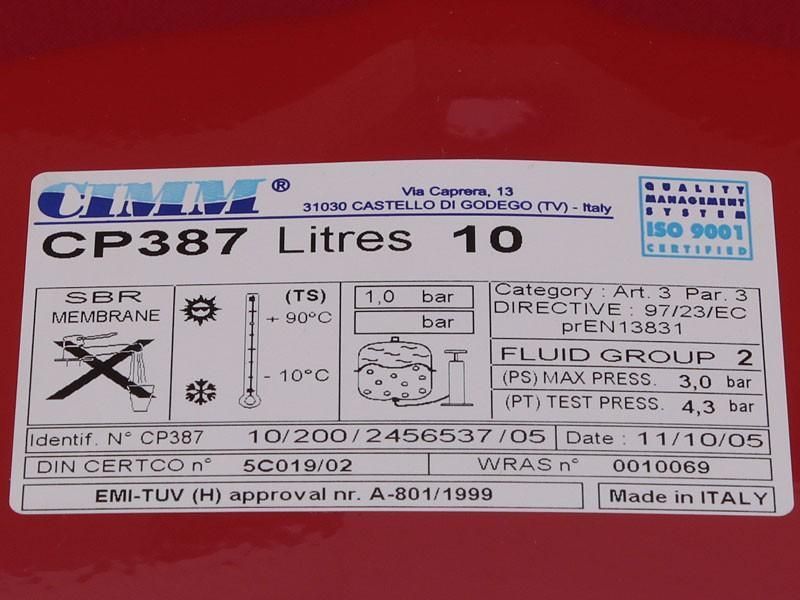

Маркування виробу може змінюватися залежно від партії та включає заводський номер, дату виробництва та іншу технічну інформацію.
Термін служби та обслуговування
Термін експлуатації розширювального бака залежить від кількох факторів:
▸ якості теплоносія
▸ інтенсивності використання системи
▸ регулярності технічного обслуговування
З часом мембрана втрачає еластичність, що може призвести до мікропошкоджень або розриву.
Ознаки несправності
▸ підвищення або різкі коливання тиску
▸ спрацювання запобіжного клапана
▸ неможливість стабілізувати тиск підкачуванням
У разі пошкодження мембрани бак підлягає повній заміні, оскільки конструкцією не передбачено її окремого ремонту.
