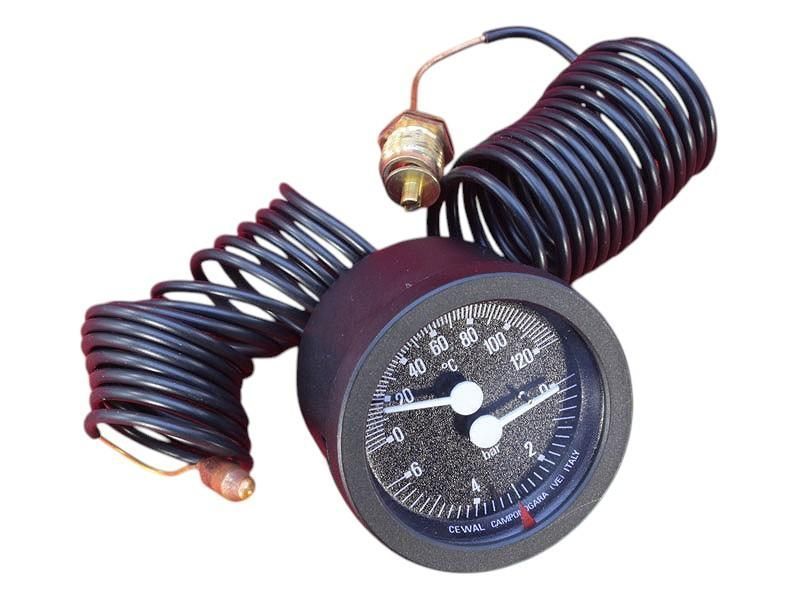

Оригінальний капілярний термоманометр артикул 7098311 — це комбінований вимірювальний прилад (термометр + манометр) для точного контролю температури та тиску теплоносія в підлогових газових і твердопаливних котлах. Корпус циліндричний Ø52 мм з чорною круглою рамкою, циферблат чорний з білими написами та двома білими стрілками. Два мідних капіляра довжиною 1500 мм з ПВХ-покриттям забезпечують зручне розміщення приладу.
Термоманометр дозволяє в реальному часі відстежувати температуру (0–120 °C) та тиск (0–6 бар) в системі опалення, що критично важливо для безпечної експлуатації котла. Нормальний тиск у холодній системі — 1–1,5 бар. При падінні нижче 1 бара потрібне підживлення, при перевищенні 3 бар спрацьовує запобіжний клапан. Регулярна перевірка термоманометра допомагає запобігти перегріву, помилкам котла та подовжує термін служби обладнання.
Технічні характеристики:
- Діапазон температури: 0…120 °C
- Діапазон тиску: 0…6 бар
- Температура калібрування: 50 ± 2 °C
- Тиск калібрування: 1 ± 0,2 бар
- Діаметр корпусу: Ø52 мм
- Діаметр рамки циферблата: Ø57,8 мм
- Довжина температурного капіляра: 1500 мм
- Довжина капіляра тиску: 1500 мм
- Розмір температурного зонда: Ø6,5 × 25,0 мм
- Приєднання тиску: M14×1
- Виробник: Imit / Cewal
- Країна виробництва: Італія
Важливо: Встановлення, заміна, ремонт чи будь-який монтаж термоманометра має виконуватися виключно кваліфікованим майстром з допуском до газового обладнання. Неправильний монтаж може призвести до некоректного вимірювання температури або тиску, помилок котла, перегріву системи опалення або аварійних ситуацій.
| Protherm Бобер 20-60 DLO Viadrus Hercules U22 C/D | Buderus Logamax plus GB112 Logano G211-20D, 26D, 32D, 36D, 42D Logano G221-20, 25, 32, 40 Logano S111-45D |
Bosch Solid 2000 B K32-1S61, K45-1SW62, K45-1S62 Solid 3000 H K20-1G62, K26-1G62, K32-1G62 Solid 3000 H K36-1G62, K42-1G62, K45-8E | Bosch Solid 3000 H 20-25-32-40 HNC Solid 5000 W K32-1SAW62 Gaz 5000 F K32-9 |
Junkers Supraclass-S K20-1S61, K32-1S61, K32-1S62, K45-1S62 SupraclassComfort-S K20-1G61, K20-1G62, K26-1G61 SupraclassComfort-S K32-1G61, K32-1G62, K36-1G61 SupraclassComfort-S K42-1G61, K42-1G62 | Junkers SupraclassComfort-S SupraclassExcellence-S K32-1SAW62 Suprastar K45-7DM, K45-7GM Supraline K45-8E |
